Мини-дозатор «Ижик»
|
|
|

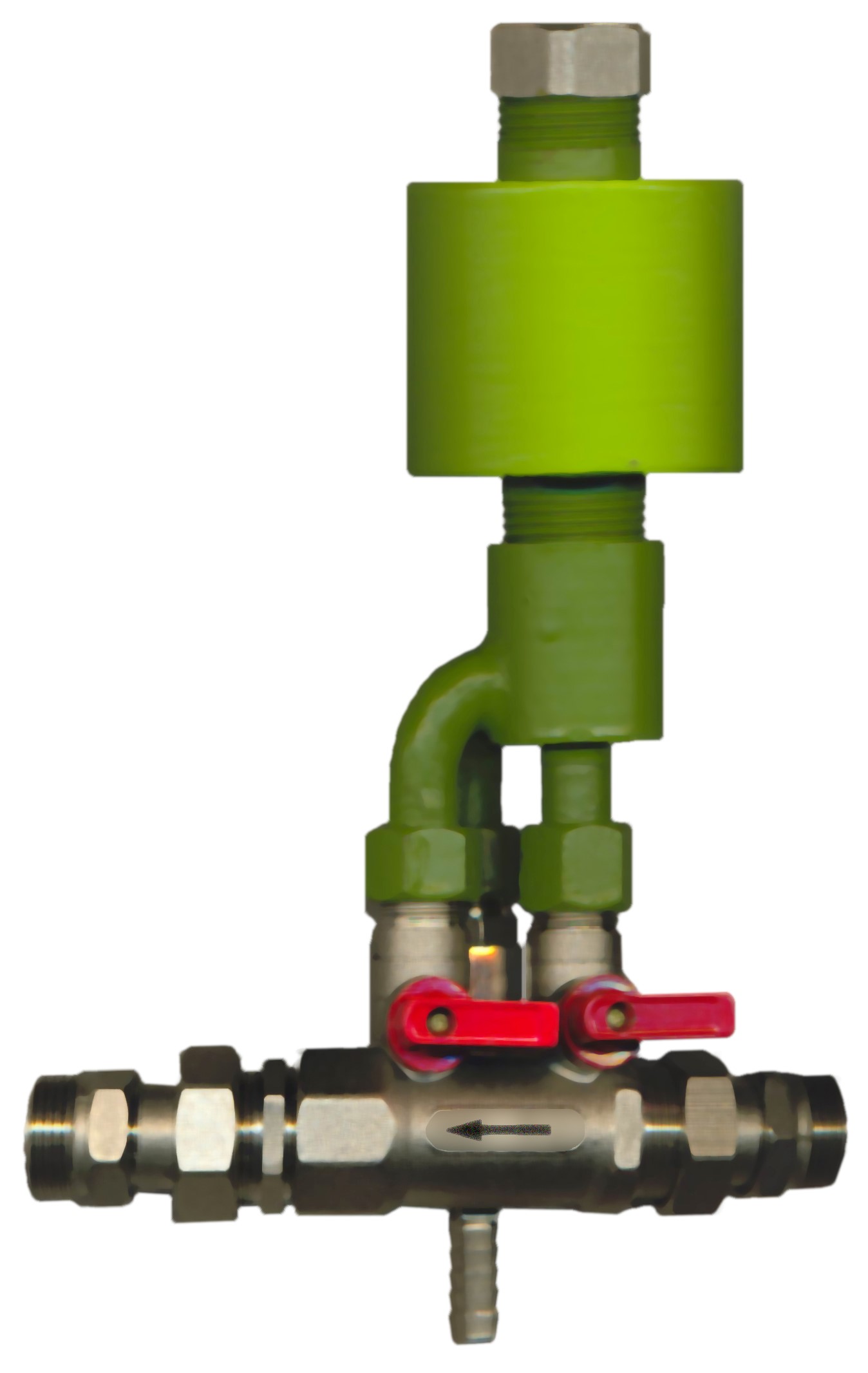

Внешний вид
|
Для чего нужен «Ижик»?
Мини-дозаторы «Ижик» предназначены для дозирования жидких реагентов в технологическую воду локальных систем при расходе воды в пределах 5 м3/сутки.
Например, для дозирования:
– ингибиторов солеотложений для защиты технологического оборудования и трубопроводов от накипи;
– ингибиторов коррозии для защиты от коррозии технологического оборудования и трубопроводов;
– реагентов для химического поглощения кислорода;
– реагентов для предпусковых химических очисток оборудования;
– композиций для очистки котлов и тепловых сетей «на ходу»;
– красителей и флуоресцеинов для обработки воды тепловых сетей
и в других технологических процессах.
Мини–дозаторы «Ижик» обеспечивают приближённое поддержание постоянной пропорции дозирования реагента при изменении расхода подпиточной воды в пределах от 1 до 200 л/час.
Где нужны мини-дозаторы «Ижик»?
Мини-дозаторы «Ижик» рекомендуются для противонакипной и противокоррозионной обработки воды, например, таких объектов:
– небольших водогрейных котельных (преимущественно крышных и блочных);
– местных систем охлаждения технологического оборудования (насосов, компрессоров);
– транспортных систем обогрева и охлаждения (обогрев пассажирских вагонов, охлаждение двигателей);
и многих других систем.
Помимо прочего, мини–дозатор «Ижик» – лучшее инженерное решение для защиты от коррозии и накипи системы отопления индивидуального жилого дома.
Преимущества мини–дозаторов «Ижик»
1.
Мини–дозатор «Ижик» – самое малогабаритное техническое решение из типоряда, предлагаемого нашей компанией. Это устройство лёгкое: оно монтируется на любом трубопроводе и не требует дополнительных креплений. Вместе с тем, это дозирующее устройство и самое недорогое, насколько только это возможно не в ущерб качеству и надёжности.
2.
Мини–дозатор «Ижик» не содержит пластмассовых деталей и других эрзац-материалов; они полностью изготовлены из металла. Все детали и узлы устройства, контактирующие с водой и жидким реагентом, изготовлены из высококачественной нержавеющей стали аустенитного класса 12Х18Н10Т, легированной титаном. Сопловое устройство и запорная арматура изготовлены из бронзы. Прокладки изготовлены из паронита.
3.
Мини–дозатор «Ижик» не содержит деталей, движущихся в процессе работы. Благодаря этому дозатор «Ижик» отличается исключительной надёжностью. Его монтаж, наладка и эксплуатация не требует специальных познаний и при наличии технологической документации легко осуществляется любым эксплуатационным персоналом.
Как устроен мини–дозатор «Ижик»?
|
|
|

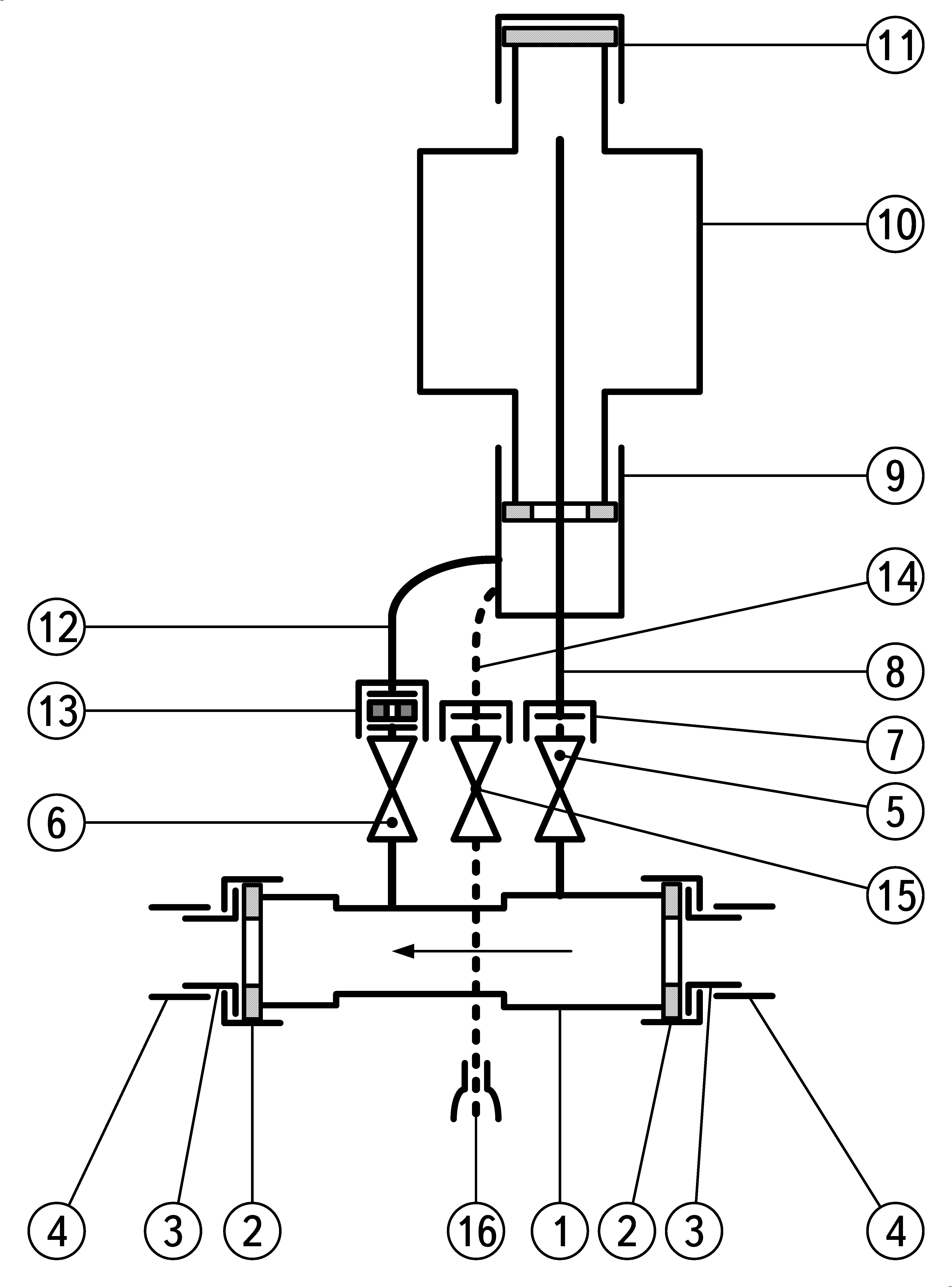

Схема дозирующего устройства «Ижик»
|

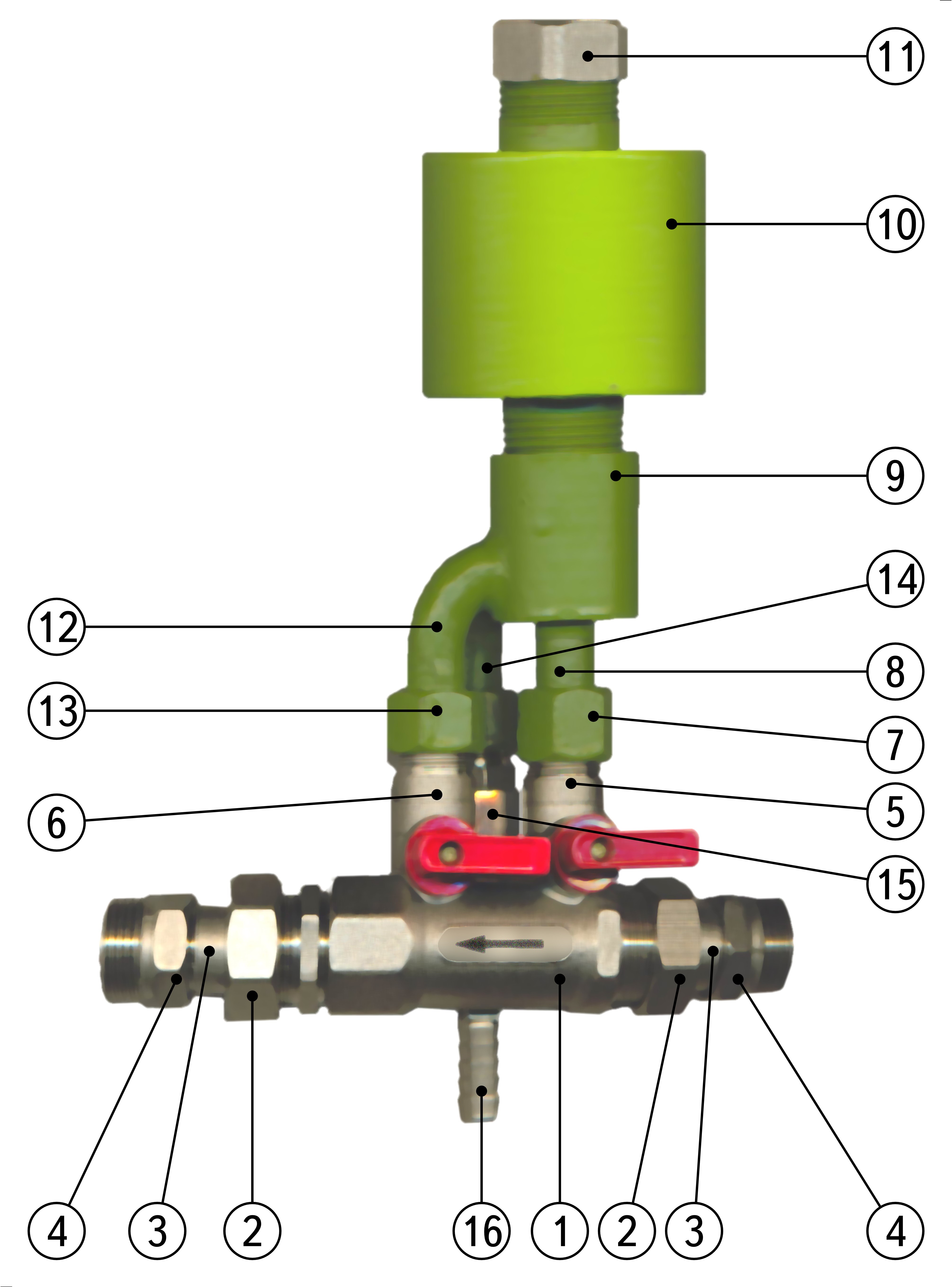

1 – сопловое устройство; 2 – штуцеры; 3 и 4 – сменные переходные муфты для присоединения к различным трубопроводам; 5, 6 – шаровые краны; 7 – штуцер, 8 – соединительная трубка; 9 – корпус; 10 – резервуар; 11 – крышка резервуара; 12 – трубка; 13 – жиклёр; 14 – дренажный патрубок; 15 – дренажный кран; 16 – дренажный штуцер.
Дозирующее устройство Ижик состоит из
соплового устройства 1 со
штуцерами 2 и
сменными муфтами с наружной резьбой 3 (1/2") и 4 (3/4") (Эти сменные муфты обеспечивают возможность монтажа мини–дозатора на трубопроводах различного диаметра.) К сопловому устройству посредством
кранов шаровых 5 и 6 и
штуцера 7 с
трубкой 8 присоединён
корпус 9. Корпус соединён с
резервуаром 10, имеющим
резьбовую крышку 11, с
трубкой 12 с
жиклёром 13. Корпус соединён также с
дренажным патрубком 14 с
краном 15 и
штуцером 16.
Как работает мини–дозатор «Ижик»?
Принцип действия мини-дозатора «Ижик» основан на том, что при движении магистрального потока через трубопровод переменного сечения возникает перепад давления, который пропорционален квадрату расхода воды. Под действием этого перепада давления жидкий реагент истекает из резервуара через жиклёр и поступает в поток воды. Расход реагента пропорционален корню квадратному из величины перепада давления. Следовательно, расход реагента прямо пропорционален расходу воды.
Технические характеристики мини–дозаторов «Ижик»
| Наименование характеристик |
Исполнение изделия |
| «Ижик-М» |
«Ижик-Ч» |
«Ижик-П» |
| Условный проход трубопровода, мм |
15 (1/2") или 20 (3/4")
(в комплекте сменные переходные муфты)
|
| Рабочее давление, кгс/см2, не более |
6 |
| Объем заправки реагента, литров |
0.1 |
0.25 |
0.5 |
| Габаритные размеры, мм, не более:
длина по резьбам
высота |
180
250
|
| Масса (без реагента), кг, не более |
2 |
Как смонтировать мини–дозатор «Ижик»?
|

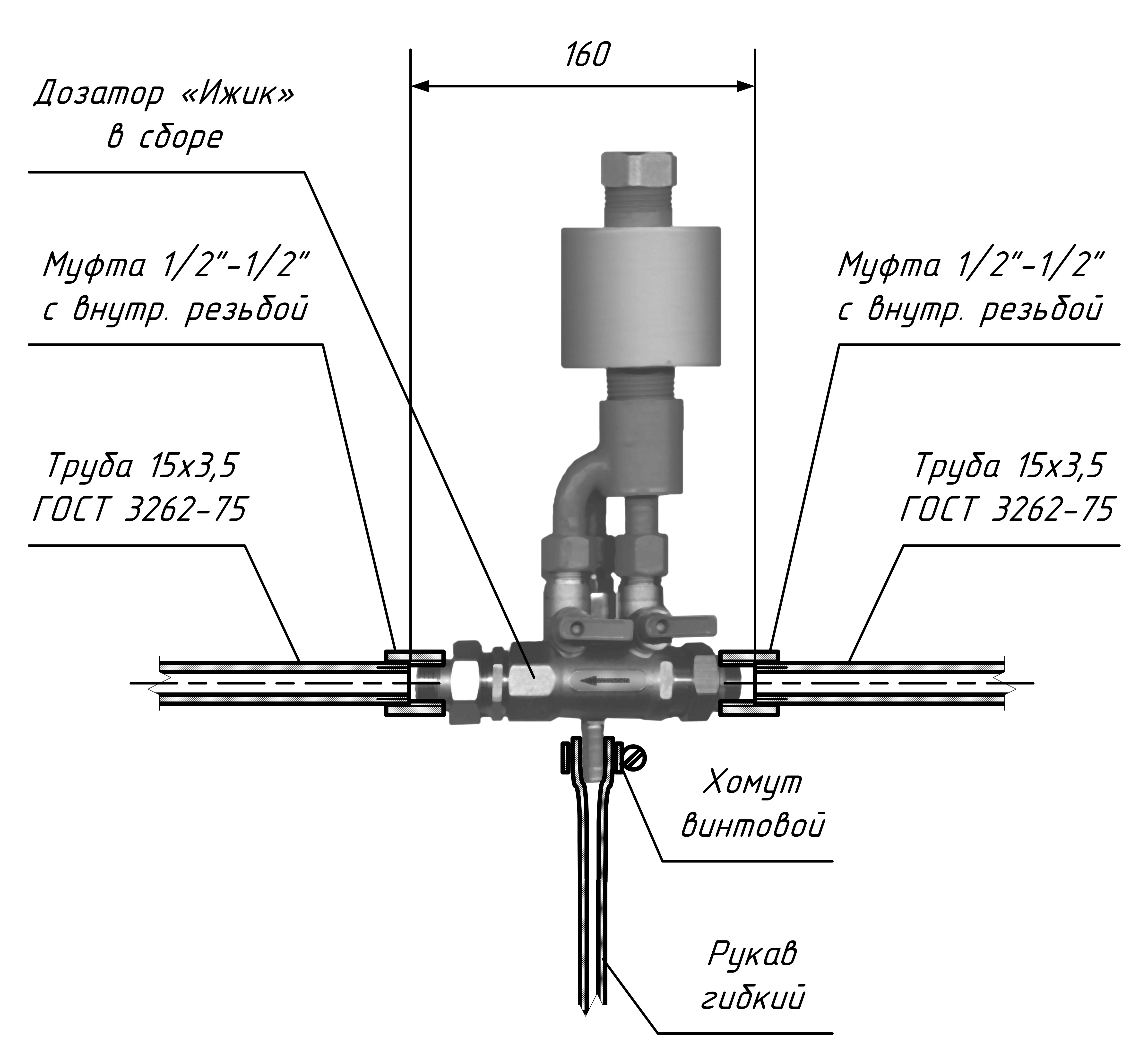

Схема монтажа мини-дозатора «Ижик»
на трубопроводе условным проходом 15 мм (1/2")
|

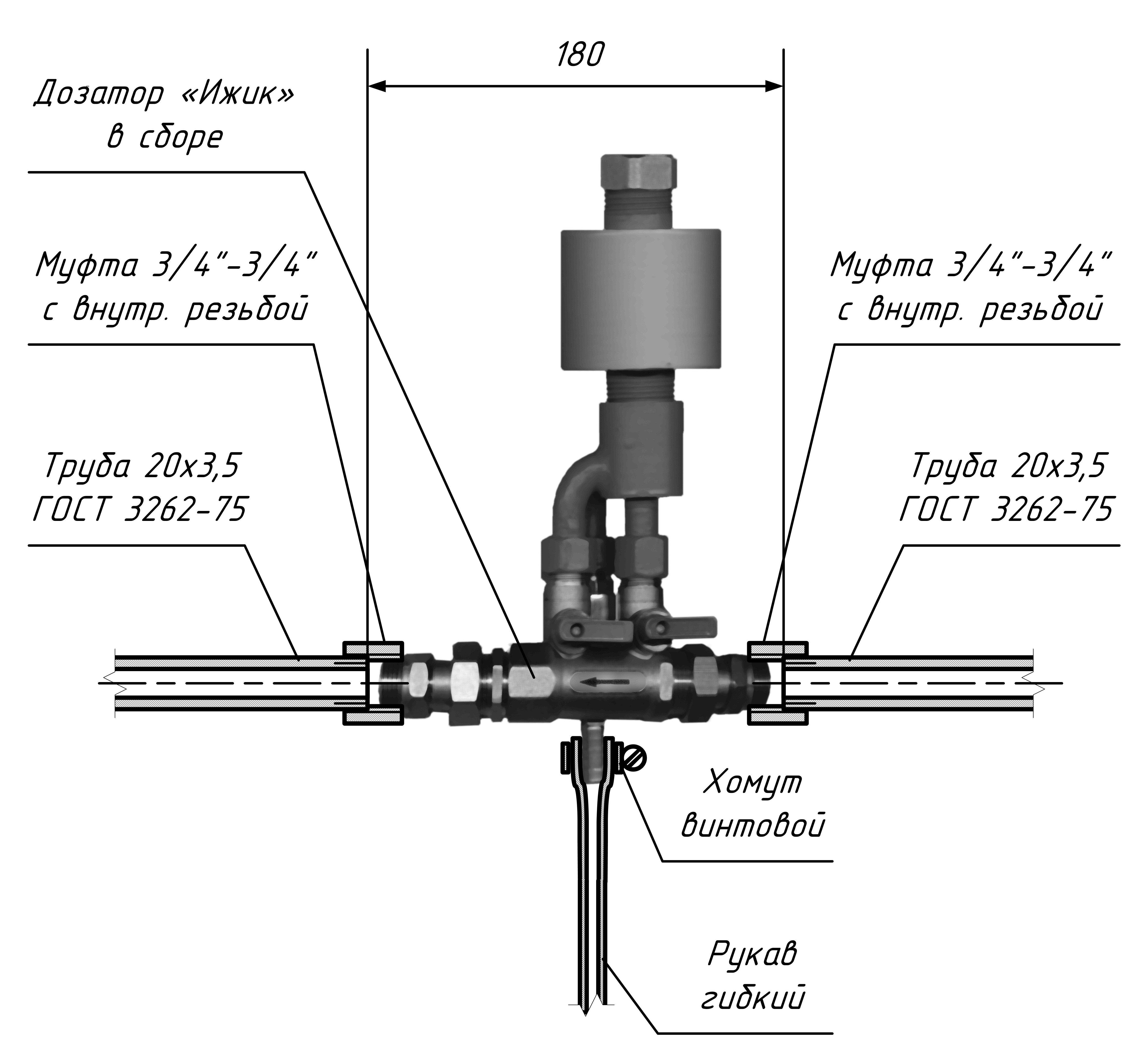

Схема монтажа мини-дозатора «Ижик»
на трубопроводе условным проходом 20 мм (3/4")
|
Смонтировать приобретённый мини–дозатор «Ижик» может любой человек, имеющий обычный разводной ключ. Мини–дозатор «Ижик» устанавливают в разрыв подпиточного трубопровода котельной установки. Для этого надо:
1. При помощи муфт с внутренней резьбой соединить трубы с муфтами 3 (при диаметре труб 1/2") или 4 (при диаметре труб 3/4").
2. К штуцеру 16 присоединить гибкий дренажный рукав, другой конец которого засунуть в приемное отверстие канализации.
3. Заполнить резервуар раствором реагента, входящего в комплект поставки.
4. Открыть краны 5 и 6 и тем самым пустить мини-дозатор «Ижик» в ход.
Предупреждение: права интеллектуальной собственности
Конструкция дозатора «Ижик» является оригинальной разработкой кандидата химических наук Ф. Ф. Чаусова и защищена патентом РФ на полезную модель №52972. Согласно с ГК РФ, этот патент удостоверяет авторство и приоритет полезной модели, а также исключительное право патентообладателя на использование полезной модели в любой форме, включая: изготовление, предложение к продаже, продажу, иное введение в хозяйственный оборот, использование, а также хранение с любой из перечисленных целей устройства, в котором использована запатентованная полезная модель.
Единственным легальным способом использовать запатентованную полезную модель для любого заинтересованного физического или юридического лица является приобретение экземпляра устройства «Ижик» у патентообладателя, в его организации или у указанного на данном сайте торгового представителя.
Всякое иное использование запатентованной полезной модели является незаконным и влечёт за собой уголовную ответственность по ст. 147 УК РФ (лишение свободы на срок до пяти лет), а также гражданско-правовую ответственность по ст. 1250, 1252 ГК РФ (возмещение ущерба и уничтожение контрафактных экземпляров товара).
Подробности для любознательных: Осторожно: контрафакт!
Сертификация
В соответствии с Постановлением Правительства Российской Федерации от 01.12.2009 г. № 982 «Единый перечень продукции, подлежащей обязательной сертификации, и единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии», дозаторы для химических реагентов (ОКП 31 1324) не подлежат обязательной сертификации, что подтверждается прилагаемой справкой, выданной Пермским центром стандартизации, метрологии и испытаний Ростехнадзора.
Скачать справку о сертификации (jpg, 123 КБ)
Скачать справку о сертификации (pdf, 1 МБ)
Соответственно с вышеизложенным, в действующей системе сертификации Ростехнадзора не предусмотрено испытательных центров, осуществляющих сертификационные испытания указанных дозаторов для химических реагентов на предмет их соответствия технической документации и предъявляемым требованиям.
Соответствие дозаторов для химических реагентов требованиям качества осуществляется техническим паспортом предприятия-производителя, включающим свидетельство о приёмке.
Несмотря на это, некоторые недобросовестные поставщики различными путями получают сертификаты на аналогичную продукцию. Из этого факта следует сделать вывод, что получение таких "дутых" сертификатов не только не свидетельствует о качестве продукции, но и имеет своей целью скрыть различные приёмы недобросовестной конкуренции. В действительности, чаще всего под "дутыми" сертификатами соответствия скрывается контрафактная продукция, выпущенная с нарушением действующим патентов, то есть незаконно. Говорить о каком-либо качестве контрафактной продукции, конечно, не приходится...
Технический паспорт на мини–дозатор «Ижик»
Скачать технический паспорт (pdf, 412 КБ)
Цены на мини-дозатор «Ижик»
Посмотреть цены
Как купить мини-дозатор «Ижик»?
Уважаемые Заказчики!
Пожалуйста,
при заказе «Ижика» уточняйте:
-
условный проход подпиточного трубопровода, на котором планируется монтаж мини-дозатра «Ижик»;
-
расход подпиточной воды в м3/час.
Подробнее см. раздел «Технические характеристики»,
«Пример обозначения изделия при заказе».
Перейти в раздел "Как купить?"
