Системы водоподготовки «Комплексон»

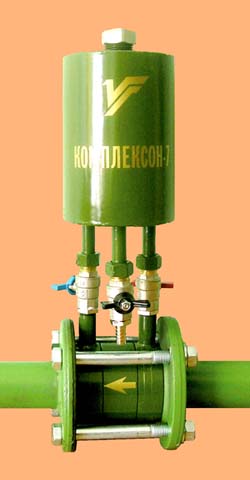

Система водоподготовки «Комплексон-7». Внешний вид

Внешний вид






Для чего нужен «Комплексон»?


Системы водоподготовки «Комплексон» (современная модификация «Комплексон-7») используются в технологических процессах защиты систем отопления, охлаждения и оборотного водоснабжения от накипи и коррозии. С помощью систем водоподготовки «Комплексон» (Комплексон-7) возможно осуществлять:

– противокоррозионную обработку воды ингибиторами коррозии;

– противонакипную обработку воды ингибиторами солеотложений;

– химическую очистку воды от кислорода реагентами, поглощающими кислород;

– введение красителей (флуоресцеинов) в воду тепловых сетей, котельных и ЦТП;

– предпусковые химические очистки оборудования отмывочными реагентами;

– химические очистки оборудования «на ходу» специальными композициями.



Где нужен «Комплексон»?


Системы водоподготовки Комплексон являются оптимальным решением для осуществления технологических процессов противонакипной и противокоррозионной обработки воды, а также для химических очисток оборудования в следующих системах:

– водогрейных котельных;

– малых паровых котельных (с котлами Е-1/9 и подобными);

– индивидуальных котельных;

– индивидуальных теплопунктах;

– центральных теплопунктах;

– оборотных системах охлаждения;

– компрессорных установках;

– системах охлаждения с градирнями;

– брызгальных бассейнах;

– транспортных энергетических установках

и во многих других случаях.


Особенности и преимущества


1. Системы водоподготовки «Комплексон» обеспечивают приближённое поддержание постоянной пропорции дозирования реагента при изменении расхода подпиточной воды в пределах от 0,001 до 50 м3/час.

2. Системы водоподготовки «Комплексон» монтируются на трубопроводах с условным проходом от 25 до 150 мм.

3. Системы водоподготовки «Комплексон» отличаются от дозаторов для жидких реагентов «Импульс» модернизированной конструкцией, упрощенной схемой монтажа и расширенной комплектацией (в комплекте с дозатором Комплексон-7 поставляются ответные фланцы, метизы, расходный материал - реагент на две заправки).


Почему «Комплексон-7» надёжнее других систем водоподготовки?


При разработке и освоении выпуска систем водоподготовки «Комплексон-7» мы учли все наши прежние ошибки, пороки аналогичных изделий других производителей, а также пожелания сотен потребителей нашей продукции по всей России.

Мы, специалисты ФГБОУ ВПО «Удмуртский государственный университет», являемся изобретателями систем водоподготовки «Комплексон» и мы, в отличие от недобросовестных торговцев, не скрываем, что у нас было немало просчётов. Помимо автоматических систем дозирования реагентов Комплексон 7 (патент РФ №52972), нами были изобретены и выпускались различные другие автоматические системы дозирования реагентов (АСДР). Мы отслеживали опыт использования нашей продукции потребителями и реагировали на их замечания.

Например, изобретённая в ФГБОУ ВПО «УдГУ» АСДР «Комплексон-6» (патент №2367819) имела электромеханический привод, управляемый крыльчатым водомером. При установке в условиях котельной с повышенной влажностью электрические контакты очень быстро окислялись. Иногда при малейшей неосторожности в обращении (чего в реальности избежать нельзя) на электрические контакты попадал раствор реагента. Во всех этих случаях электропривод выходил из строя. Крыльчатый водомер также быстро терял точность, а вскоре и вовсе переставал вращаться. Из-за этого почти все АСДР Комплексон-6 выходили из строя в течение первого года эксплуатации. Довести идею электромеханического привода АСДР «Комплексон-6» до приемлемой надёжности оказалось невозможно, и мы отказались от её выпуска.

К сожалению, до сих пор на рынке присутствуют нелицензионные экземпляры АСДР «Комплексон-6», копируемые недобросовестными производителями с использованием нашего патента №2367819. Все экземпляры АСДР «Комплексон-6», обращающиеся на рынке в настоящее время - контрафактные, то есть выпущены незаконно, с нарушением патентных прав ФГБОУ ВПО «УдГУ». Естественно, эти устройства ещё менее надёжны, чем оригинальные, и приобретать их – совсем уже бесполезная трата денег. Не говоря уже об ответственности за использование контрафактного товара…

Подробности для любознательных: статья «Причина аварии - "Комплексон"» (pdf)



«Комплексон-7» - оптимальная система водоподготовки


При разработке и производстве системы водоподготовки «Комплексон-7» мы использовали опыт, накопленный нами и нашими партнёрами при производстве и эксплуатации многих ранее выпускавшихся систем водоподготовки, и учли все особенности эксплуатации систем водоподготовки в российских условиях.

В конструкции систем водоподготовки Комплексон-7 использован не электромеханический, а гидравлический привод. Все инженеры знают, что везде, где от оборудования требуется наивысшая надёжность, используют именно гидравлический привод.

Конструкция систем водоподготовки «Комплексон 7» не содержит деталей, движущихся в процессе работы. Благодаря этому АСДР Комплексон-7 отличается исключительной простотой и надёжностью.

Системы водоподготовки «Комплексон-7» не содержат токоведущих частей. Это обеспечивает не только экономичность, но и полную безопасность в любых помещениях, в том числе во влажных, сырых и с металлическим полом.

Системы водоподготовки «Комплексон 7» не содержат пластмассовых частей и других эрзац-материалов. Все детали и узлы изготовлены из металла, а прокладки – из паронита. При этом все детали и узлы, контактирующие с реагентом, изготовлены из высококачественной, химически стойкой нержавеющей стали аустенитного класса 12Х18Н10Т, легированной титаном. Это, а также современная технология сварки и контроля сварных швов, полностью исключает возможность коррозии.

Самая ответственная часть конструкции – дозирующий жиклёр – изготовлен с высокой точностью из исключительно стойкой и износоустойчивой фосфористой бронзы, что гарантирует многолетнюю стойкость жиклёра даже при его очистках малоквалифицированным персоналом.

Система дозирования реагентов «Комплексон-7» является компактной, размещается непосредственно на трубопроводе без выносных баков, шкафов, щитов и т.п.

Ещё одно неоспоримое преимущество АСДР «Комплексон-7» — ремонтопригодность. В случае небольших повреждений дозатора его ремонт может быть выполнен слесарем средней квалификации. Многие детали являются стандартными, а нестандартные детали могут быть отремонтированы известными всем методами: рихтовкой, сваркой, зачисткой. Так, засорившийся дозирующий жиклёр легко прочистить зубочисткой или медной проволокой – как это сделать, знает каждый. А что делать владельцу другой системы водоподготовки, если будет пробита электрическая обмотка импортного насоса-дозатора?

«Комплексон-7» является наиболее массовой в нашем производстве и, соответственно, самой технологически отработанной и безотказной.

Монтаж, наладка и эксплуатация систем водоподготовки Комплексон-7 при наличии технической документации не требует специальных познаний. Наш многолетний опыт работы показал, что АСДР «Комплексон 7» легко осваивается персоналом средней квалификации.

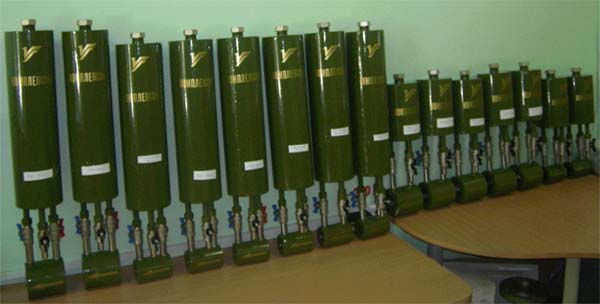

Системы водоподготовки «Комплексон-7»,
прошедшие технический контроль и готовые к отправке потребителям

Системы водоподготовки «Комплексон-7», прошедшие технический контроль и готовые к отправке потребителям




Как устроен «Комплексон-7»?

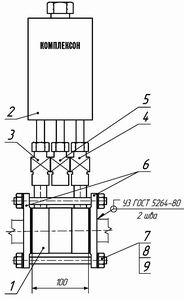

Схема дозатора «Комплексон-7»
width=

Схема системы водоподготовки «Комплексон-7»


Системы водоподготовки «Комплексон-7» содержат сужающее устройство 1 и резервуар для раствора реагента 2, сообщающиеся друг с другом посредством импульсных трубок с кранами 3 и 4. Дренажный кран 5 служит для промывки резервуара перед заправкой рабочим раствором ингибитора накипеобразования и коррозии реагента.

Автоматическую систему дозирования реагентов Комплексон-7 устанавливают на подпиточный трубопровод. Для установки системы в подпиточном трубопроводе предусматривают разрыв длиной 110...115 мм. К концам труб приваривают два фланца 6, расстояние между зеркалами которых должно составлять 100±2 мм. Между фланцами устанавливают сужающее устройство 2 и стягивают фланцы шпильками 7 с шайбами 8 и гайками 9.




Как работает «Комплексон-7»?


Принцип действия АСДР «Комплексон 7» основан на введении в воду, проходящую по подпиточному трубопроводу, реагента (ингибитора), подобранного с таким расчётом, чтобы предотвращать процессы коррозии и солеотложений в оборудовании.

Можно так же вводить краситель (флуоресцеин) для трассировки утечек в тепловой сети или иные средства, например для химической очистки котлов и тепловой сети.

Самое важное условие успешной обработки воды – постоянная пропорция реагента и воды – поддерживается при изменении расхода воды автоматически. Это обеспечивается тем, что при движении подпиточной воды через сужающее устройство возникает перепад между давлением воды в трубопроводе и сужающем устройстве, который пропорционален квадрату расхода воды. Под действием этого перепада давления жидкий реагент истекает из резервуара через калиброванный жиклер и поступает в поток воды. Расход раствора реагента пропорционален корню квадратному из величины перепада давления. Следовательно, расход реагента прямо пропорционален расходу воды. Коэффициент пропорциональности определяется площадью отверстия жиклёра.



Технические характеристики систем водоподготовки «Комплексон-7»


Наименование характеристик Значение
Условный проход, мм 25, 32, 50, 80, 100 или 150
(указывать в заказной спецификации)
Рабочее давление, кгс/см2), не более 6
Объем резервуара для реагента, литр 2, 5, 10 или 20
Габаритные размеры, мм, не более
длина строительная
ширина
высота
100
160
760
Масса (сухая), кг, не более 12


Пример обозначения изделия при заказе:

АСДР «Комплексон-7», условный проход 50 мм, расход воды 10 м3/час.



Как смонтировать систему водоподготовки «Комплексон-7»?


Чтобы установить и пустить в работу автоматическую систему дозирования реагентов «Комплексон-7», надо:

1. В подпиточном трубопроводе вырезать участок длиной 110...115 мм.

2. К концам труб приварить два фланца, расстояние между зеркалами которых должно составлять 100±2 мм.

3. Между фланцами установить сужающее устройство системы водоподготовки «Комплексон-7».

4. Стянуть фланцы шпильками, которые входят в комплект поставки системы водоподготовки Комплексон-7.

5. Растворить реагент, который входит в комплект поставки системы водоподготовки «Комплексон-7», в тёплой воде и залить раствор в резервуар.

6. Открыть синий и красный краны и тем самым пустить систему водоподготовки «Комплексон 7» в ход.



система водоподготовки «Комплексон», смонтированная в котельной

АСДР «Комплексон» (dy = 25 мм, VРЕЗ = 5 дм3), смонтированная в котельной

система водоподготовки «Комплексон», смонтированная в котельной

АСДР «Комплексон» (dy = 50 мм, VРЕЗ = 2 дм3), смонтированная в котельной




Сертификация


В соответствии с Постановлением Правительства Российской Федерации от 01.12.2009 г. № 982 «Единый перечень продукции, подлежащей обязательной сертификации, и единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии», дозаторы для химических реагентов (ОКП 31 1324) не подлежат обязательной сертификации, что подтверждается прилагаемой справкой, выданной Пермским центром стандартизации, метрологии и испытаний Ростехнадзора.

Скачать справку о сертификации (jpg, 123 КБ)

Скачать справку о сертификации (pdf, 1 МБ)

Соответственно с вышеизложенным, в действующей системе сертификации Ростехнадзора не предусмотрено испытательных центров, осуществляющих сертификационные испытания указанных дозаторов для химических реагентов на предмет их соответствия технической документации и предъявляемым требованиям.

Соответствие дозаторов для химических реагентов требованиям качества осуществляется техническим паспортом предприятия-производителя, включающим свидетельство о приёмке.

Несмотря на это, некоторые недобросовестные поставщики различными путями получают сертификаты на аналогичную продукцию. Из этого факта следует сделать вывод, что получение таких "дутых" сертификатов не только не свидетельствует о качестве продукции, но и имеет своей целью скрыть различные приёмы недобросовестной конкуренции. В действительности, чаще всего под "дутыми" сертификатами соответствия скрывается контрафактная продукция, выпущенная с нарушением действующим патентов, то есть незаконно. Говорить о каком-либо качестве контрафактной продукции, конечно, не приходится...



Технический паспорт на автоматическую систему дозирования реагентов «Комплексон»


Скачать технический паспорт (pdf, 208 К)



Цены на автоматическую систему дозирования реагентов «Комплексон»


Посмотреть цены



Как купить автоматическую систему дозирования реагентов «Комплексон»


Уважаемые Заказчики!

Пожалуйста, при заказе «Комплексона» уточняйте:

- условный проход подпиточного трубопровода, на котором планируется монтаж АСДР «Комплексон 7»;

- расход подпиточной воды в м3/час.

Подробнее см. раздел «Технические характеристики», «Пример обозначения изделия при заказе».

Перейти в раздел "Как купить?"



Комплексонатная водоподготовка


Если у Вас имеются проблемы, связанные с накипеобразованием и (или) коррозией в теплоэнергетическом оборудовании, в тепловых сетях, в системе горячего водоснабжения, мы можем помочь Вам выбрать необходимое оборудование и технологию комплексонатной (комплексонной) водоподготовки.
Для этого Вам необходимо обратиться к нам по телефонам: (3412) 91-62-65, 8-906-818-32-46, факсу: (3412) 91-62-65, электронной почте: chaus@uni.udm.ru, isk@uni.udm.ru. Также Вы можете направить заявку в форме опросного листа.




Предупреждение: права интеллектуальной собственности!


Cистема водоподготовки Комплексон-7 является оригинальной разработкой кандидата химических наук Ф. Ф. Чаусова и защищена патентом РФ на полезную модель №52972.

Cистема водоподготовки «Комплексон 6» также является оригинальной разработкой кандидата химических наук Ф. Ф. Чаусова и защищена патентом РФ на изобретение №2367819.

Согласно с ГК РФ, патент удостоверяет авторство и приоритет изобретения (полезной модели), а также исключительное право патентообладателя на использование изобретения (полезной модели) в любой форме, включая: изготовление, предложение к продаже, продажу, иное введение в хозяйственный оборот, использование, а также хранение с любой из перечисленных целей устройства, в котором использовано запатентованное изобретение (полезная модель).

Единственным легальным способом использовать запатентованную полезную модель или изобретение для любого заинтересованного физического или юридического лица является приобретение экземпляра устройства Комплексон-7 у патентообладателя, в его организации или у указанного на данном сайте торгового представителя.

Всякое иное использование запатентованного изобретения (полезной модели), как «Комплексон-7», так и «Комплексон-6», является незаконным и влечёт за собой уголовную ответственность по ст. 147 УК РФ (лишение свободы на срок до пяти лет), а также гражданско-правовую ответственность по ст. 1250, 1252 ГК РФ (возмещение ущерба и уничтожение контрафактных экземпляров товара).

Подробности для любознательных: «Осторожно: контрафакт!»
