Дозаторы реагентов «Иж-25М»

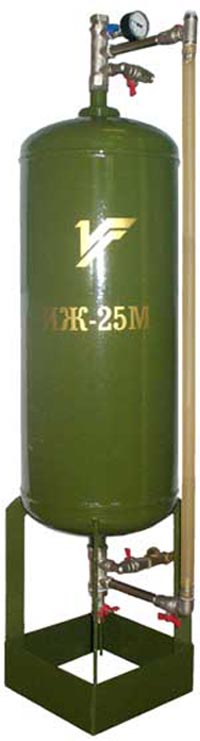

Дозатор реагентов «Иж-25М». Внешний вид

Внешний вид




Для чего нужен «Иж-25М»?


Автоматическая система дозирования реагентов (АСДР) «Иж-25М» успешно применяется для:

– дозирования ингибиторов солеотложений в технологическую воду ТЭЦ и тепловых сетей;

– введения ингибиторов коррозии в технологическую воду ТЭЦ и тепловых сетей;

– обработки подпиточной воды тепловых сетей реагентами для химического поглощения кислорода;

– введения в воду котельных и теплосетей реагентов для химической очистки оборудования;

– дозирования красителей и флуоресцеинов в воду тепловых сетей, котельных и ЦТП;

– введения присадок и красителей в нефтепродукты

и во многих других случаях.



Где нужен «Иж-25М»?


Автоматические дозаторы реагентов «Иж-25М» давно и с успехом применяются для дозирования реагентов в самых разнообразных системах:

– мощных водогрейных котельных и ТЭЦ;

– паровых котельных различной паропроизводительности;

– центральных теплопунктах;

– системах горячего водоснабжения;

– оборотных системах охлаждения;

– компрессорных установках;

– системах охлаждения с градирнями;

– брызгальных бассейнах;

– нефтебазах и складах нефтепродуктов;

и во многих других системах.



Отзывы об использовании дозаторов «Иж-25М»



Отзыв о внедрении обработки воды ГВС на заводе «Молот» (г. Вятские Поляны, Кировская область) (pdf)

Отзыв о внедрении обработки воды паровых котлов на заводе «УралАТИ» (г. Асбест, Свердловская область) (pdf)

Отзыв о внедрении обработки воды тепловых сетей в г. Можга (Удмуртская Республика) (pdf)



Особенности и преимущества


1. АСДР «Иж-25М» может быть использован для дозирования жидких реагентов в поток жидкости и автоматического поддержания заданной пропорции дозирования при произвольном изменении расхода жидкости в широком диапазоне — от 0,2 до 10000 м3/час.

2. Дозатор «Иж-25М» может быть использован на крупных энергетических объектах (крупные паровые и водогрейные котельные, ТЭЦ, ГРЭС и т.п.)

3. АСДР «Иж-25М» рекомендуется к применению в открытых системах теплоснабжения и горячего водоснабжения.



В чём преимущества АСДР «Иж-25М»?


Дозатор «Иж-25М» (патент РФ №22714) — «американская штучка», продукт инженерной эволюции лучших в мире автоматических дозирующих устройств, разработанных и в течение многих десятилетий эксплуатируемых в США (см. патенты США 1855323, 2120608, 2227646, 4112964, 4193516).

Всем известны трубка Пито и зонд Прандтля для измерения скорости и расхода жидкости. Мы впервые изготовили зонд Прандтля из химически стойкой стали и применили его не только для измерения расхода жидкости, но и для одновременного дозирования реагентов; и мы запатентовали это решение.

В отличие от конструкций, получивших распространение в Европе и Юго-Восточной Азии, автоматическая система дозирования реагентов (АСДР) «Иж-25М» не содержит деталей, движущихся в процессе работы, и полностью изготовлена из металла, вследствие чего обладает исключительной точностью и надёжностью.

Автоматическая система дозирования реагентов «Иж-25М» – старшая модель типоряда, разработанного и поставляемого нашей лабораторией. «Иж-25М» лучше, чем другие дозаторы, отработан в производстве; его конструкция неоднократно модернизирована.

В конструкции АСДР «Иж-25М» использован не электромеханический, а гидравлический привод. Все инженеры знают, что везде, где от оборудования требуется наивысшая надёжность, используют именно гидравлический привод.

АСДР «Иж-25М» не содержат токоведущих частей, не требуют подключения к источнику тока. Это обеспечивает не только обеспечивает экономичность, но и полную безопасность в любых помещениях, в том числе во влажных, сырых и с металлическим полом.

Автоматические дозаторы «Иж-25М» не содержат пластмассовых частей и других эрзац-материалов. Все детали и узлы изготовлены из металла, а прокладки – из паронита. Импульсные трубки изготовлены из так называемой «дюритовой» резины, в которую завулканизирован высокопрочный корд. Контейнер устройства «Иж-25М» изнутри покрыт слоем химически стойкой тиоколовой резины, а все остальные детали и узлы устройства, контактирующие с жидким реагентом, изготовлены из высококачественной, химически стойкой нержавеющей стали аустенитного класса 12Х18Н10Т, легированной титаном. Зонд Прандтля со всеми его внутренними каналами и сверлениями мастерски выточен из одного цельного куска прокатанной высоколегированной, химически стойкой нержавеющей стали 40Х13 и термически обработан. Это, а также современная технология сварки и контроля сварных швов, полностью исключает возможность коррозии.

Самая ответственная часть конструкции – дозирующий жиклёр – изготовлена с высокой точностью из исключительно стойкой и износоустойчивой фосфористой бронзы, что гарантирует многолетнюю стойкость жиклёра даже при его очистках малоквалифицированным персоналом.

Монтаж, наладка и эксплуатация систем водоподготовки «Иж-25М» при наличии технической и технологической документации не требует специальных познаний. Наш многолетний опыт работы показал, что автоматическая система дозирования реагентов «Иж-25М» легко осваивается персоналом средней квалификации.

Подробности для любознательных:

Статья «Эжекционные дозаторы для жидких реагентов» (pdf)

Статья «Распределение ингибиторов коррозии и накипеобразования в гидравлических сетях со сложной топологической структурой» (pdf)



Как устроен «Иж-25М»?

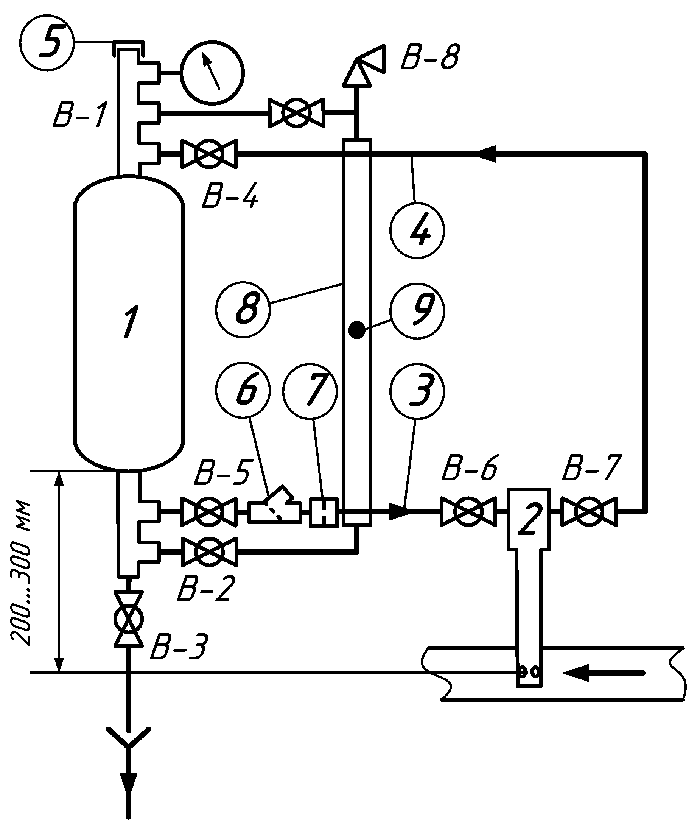

Схема дозирующего устройства «Иж-25М»

Схема автоматической системы дозирования реагентов «Иж-25М»:
1 – резервуар для реагента;
2 – узел отбора (зонд Прандтля);
3, 4 – импульсные трубки;
5 – крышка резервуара;
6 – фильтр;
7 - калиброванный жиклёр;
8 – уровнемер реагента;
9 – поплавок;
В-1 … В-7 – краны шаровые;
В-8 – клапан Маевского.

Дозирующее устройство «Иж-25М» состоит из резервуара 1 для реагента с крышкой 5, фильтром 6 и калиброванным жиклёром 7, узла отбора 2, соединённого с резервуаром импульсными трубками 3 и 4, и уровнемера реагента 8 с поплавком 9.





Как работает «Иж-25М»?


Принцип действия дозатора «Иж-25М» основан на том, что при обтекании узла отбора (зонда Прандтля) потоком жидкости в трубопроводе между двумя отверстиями (входным и выходным) на его поверхности возникает перепад давления, который пропорционален квадрату расхода воды и синусу удвоенного угла поворота узла отбора.

Этот перепад давления через импульсные трубки 3 и 4 передаётся на жиклёр, через который реагент из резервуара поступает в поток воды. По закону Бернулли, расход раствора пропорционален корню квадратному из перепада давления на жиклёре. В результате расход реагента прямо пропорционален расходу среды в магистральном потоке. Пропорция дозирования (отношение подачи реагента к расходу воду) пропорциональна корню квадратному из синуса удвоенного угла поворота узла отбора (зонда Прандтля) и, соответственно с этим, при вращении узла отбора плавно изменяется от нуля (нет дозирования) до максимума.

Пропорция дозирования раствора реагента по отношению к объему воды регулируется грубо - подбором жиклёра и плавно - поворотом узла отбора.

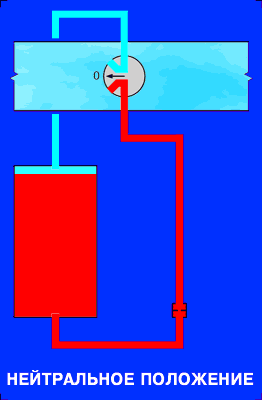

Зависимость пропорции дозирования от положения узла отбора иллюстрируется следующей анимированной схемой.

Схема работы дозирующего устройства «Иж-25М»





Технические характеристики автоматической системы дозирования реагентов «Иж-25М»


Наименование характеристик Значение
Условный проход магистрального трубопровода, мм 50 и более
Давление в магистрали, кгс/см2 От 1 до 6
Пропорция дозирования (по объему), % 0...1
Объем однократной заправки, л 50
Габаритные размеры, мм, не более
Диаметр
Высота
320
1400
Масса, кг, не более
без реагента
с полной заправкой

40
110




Дополнительные возможности


1. По специальному заказу мы можем изготовить АСДР «Иж-25М», адаптированную к дозированию реагента в магистраль с давлением более 6 кгс/см2.

2. Мы имеем возможность изготовить устройство «Иж-25М» в маслобензостойком исполнении для дозирования рабочего раствора в углеводородсодержащую среду (нефть, дизельное топливо, бензин, сжиженный газ и т.д.).



Как смонтировать автоматическую систему дозирования реагентов «Иж-25М»?


Смонтировать автоматическую систему дозирования реагентов «Иж-25М» можно на любом трубопроводе диаметром более 50 мм.

Для этого надо:

1. В стенке трубопровода вырезать отверстие диаметром 32 мм.

2. К краям этого отверстия приставить и плотно приварить корпус узла отбора.

3. В корпус установить ротор узла отбора (зонд Прандтля), уплотняя его сальниковой набивкой.

4. Закрепить узел отбора, затягивая четыре болта на фланце.

5. Присоединить к патрубкам узла отбора (зонда Прандтля) плюсовую и минусовую импульсные трубки;

6. Присоединить плюсовую импульсную трубку к верхнему патрубку резервуара с реагентом, а минусовую - к выходному штуцеру жиклёра;

7. Плавно открывая краны, выпустить из импульсных трубок и резервуара воздушные пробки и пустить систему в работу.

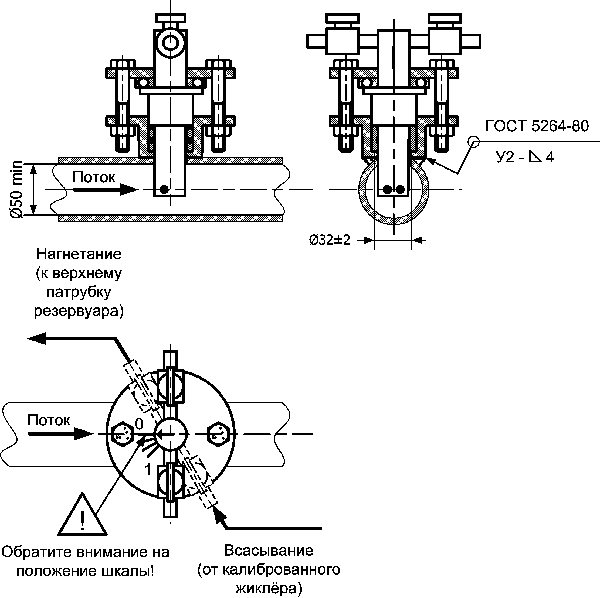

Схема установки узла отбора (зонда Прандтля) на трубопроводе

Схема установки узла отбора (зонда Прандтля) на трубопроводе





Дозатор Иж-25М, смонтированный в котельной

Дозатор Иж-25М, смонтированный в котельной





Сертификация


В соответствии с Постановлением Правительства Российской Федерации от 01.12.2009 г. № 982 «Единый перечень продукции, подлежащей обязательной сертификации, и единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии», дозаторы для химических реагентов (ОКП 31 1324) не подлежат обязательной сертификации, что подтверждается прилагаемой справкой, выданной Пермским центром стандартизации, метрологии и испытаний Ростехнадзора.

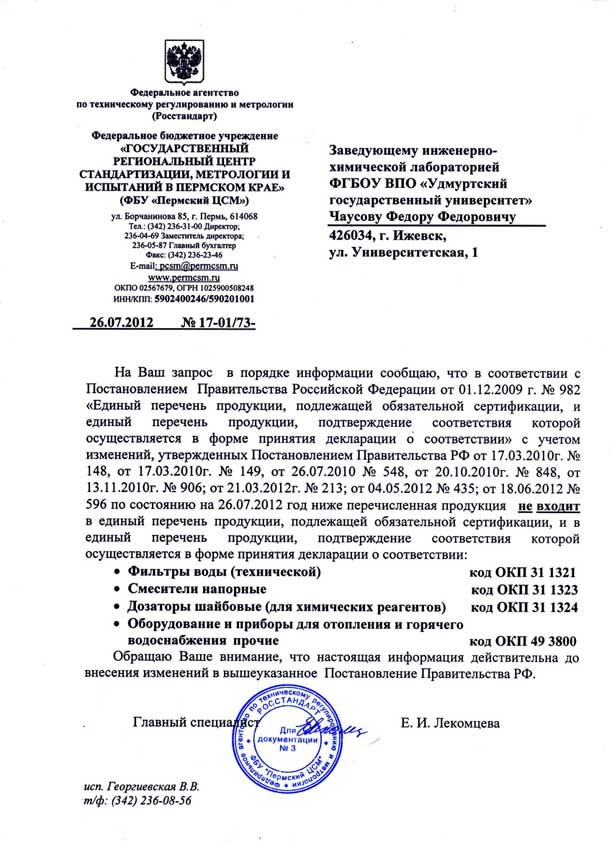

Скачать справку о сертификации (jpg, 123 КБ)

Скачать справку о сертификации (pdf, 1 МБ)

Соответственно с вышеизложенным, в действующей системе сертификации Ростехнадзора не предусмотрено испытательных центров, осуществляющих сертификационные испытания указанных дозаторов для химических реагентов на предмет их соответствия технической документации и предъявляемым требованиям.

Соответствие дозаторов для химических реагентов требованиям качества осуществляется техническим паспортом предприятия-производителя, включающим свидетельство о приёмке.

Несмотря на это, некоторые недобросовестные поставщики различными путями получают сертификаты на аналогичную продукцию. Из этого факта следует сделать вывод, что получение таких "дутых" сертификатов не только не свидетельствует о качестве продукции, но и имеет своей целью скрыть различные приёмы недобросовестной конкуренции. В действительности, чаще всего под "дутыми" сертификатами соответствия скрывается контрафактная продукция, выпущенная с нарушением действующим патентов, то есть незаконно. Говорить о каком-либо качестве контрафактной продукции, конечно, не приходится...



Технический паспорт на автоматическую систему дозирования реагентов «Иж-25М»


Скачать технический паспорт (pdf, 219 К)



Цены на автоматическую систему дозирования реагентов «Иж-25М»


Посмотреть цены



Как купить автоматическую систему дозирования реагентов «Иж-25М»


Перейти в раздел "Как купить?"



Комплексонатная водоподготовка


Если у Вас имеются проблемы, связанные с накипеобразованием и (или) коррозией в теплоэнергетическом оборудовании, в тепловых сетях, в системе горячего водоснабжения, мы можем помочь Вам выбрать необходимое оборудование и технологию комплексонатной (комплексонной) водоподготовки.
Для этого Вам необходимо обратиться к нам по телефонам: (3412) 91-62-65, 8-906-818-32-46, факсу: (3412) 91-62-65, электронной почте: chaus@uni.udm.ru, isk@uni.udm.ru. Также Вы можете направить заявку в форме опросного листа.




Предупреждение: права интеллектуальной собственности!


Cистема водоподготовки «Иж-25М» является оригинальной разработкой кандидата химических наук Ф. Ф. Чаусова и защищена патентом РФ на полезную модель №22714. Согласно с ГК РФ, этот патент удостоверяет авторство и приоритет полезной модели, а также исключительное право патентообладателя на использование полезной модели в любой форме, включая: изготовление, предложение к продаже, продажу, иное введение в хозяйственный оборот, использование, а также хранение с любой из перечисленных целей устройства, в котором использована запатентованная полезная модель.

Единственным легальным способом использовать запатентованную полезную модель для любого заинтересованного физического или юридического лица является приобретение экземпляра устройства «Иж-25М» у патентообладателя, в его организации ФГБОУ ВПО «УдГУ» или у указанного на данном сайте торгового представителя.

Всякое иное использование запатентованной полезной модели является незаконным и влечёт за собой уголовную ответственность по ст. 147 УК РФ (лишение свободы на срок до пяти лет), а также гражданско-правовую ответственность по ст. 1250, 1252 ГК РФ (возмещение ущерба и уничтожение контрафактных экземпляров товара).

Подробности для любознательных: «Осторожно: контрафакт!» (pdf)
