Индикаторы коррозии «ИХЛ ИК-31»
|
|
|
Внешний вид
|
Для чего нужны
Индикаторы коррозии «ИХЛ ИК-31»?
Индикаторы коррозии тепловых сетей «ИХЛ ИК-31» предназначены
для контроля скорости внутренней коррозии тепловых сетей
гравиметрическим методом по ГОСТ 9.908-85.
В соответствии с п. 13.3
СНиП 41-02-2003 «Тепловые сети»
на подающих и обратных трубопроводах водяных тепловых сетей на выводах с источника теплоты и в наиболее характерных местах следует предусматривать установку индикаторов коррозии.
Как устроен индикатор коррозии «ИХЛ ИК-31»?
|
|
|

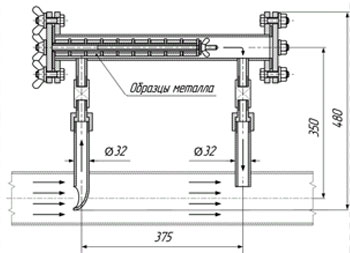

Схема индикатора коррозии «ИХЛ ИК-31»
|
Индикатор коррозии «ИХЛ ИК-31» заключён в трубчатый корпус, имеющий крышку на фланце. К крышке прикреплён штыревой держатель, снабженный шайбой и гайкой. К корпусу посредством кранов и штуцеров присоединены патрубки, врезаемые в трубопровод, причем один из патрубков имеет раструб, обращённый встречно к потоку воды в теплопроводе. Каждый из патрубков имеет отсечной кран, позволяющий манипулировать в корпусе индикатора, не снимая давление воды в трубопроводе.
Преимущества и особенности
индикатора коррозии «ИХЛ ИК-31»
1. Индикаторы коррозии «ИХЛ ИК-30» монтируются на трубопроводах, имеющих диаметр 50 мм и более.
2. Для изъятия образцов-свидетелей с целью осуществления контроля не требуется снимать давление в теплопроводе, то есть останавливать тепловую сеть (как при использовании моделей «ИХЛ ИК-30», «ИХЛ ИК-30М»). Данная модель индикатора «ИХЛ ИК-31» имеет отсечные краны, что позволяет проверять образцы-свидетели в любое удобное время, не нарушая работы тепловой сети. Тем самым обеспечивается практическая ценность получаемых результатов и эффективность проводимых противокоррозионных мероприятий.
Подробности для любознательных
Статья «Технические средства контроля внутренней коррозии трубопроводов».
Принцип действия индикатора коррозии «ИХЛ ИК-31»
Принцип действия индикатора коррозии «ИХЛ ИК-31» основан на том, что при движении потока воды-теплоносителя она омывает образцы свидетели, установленные в специальной сборке на штоке-держателе, закреплённом на съёмном фланце-крышке. Снимая фланец-крышку, можно извлечь образцы свидетели, не нарушая режим работы всей тепловой сети: этому способствуют отсечные краны на присоединительных патрубках. После этого, измеряя массу образцов свидетелей, можно определить усреднённую скорость коррозии металла образцов свидетелей в воде-теплоносителе, а проведя металлографические исследования и рентгеновский микроанализ металла, выявить характер коррозионных процессов.
Зная скорость и характер коррозии, можно разработать мероприятия по защите тепловых сетей от внутренней коррозии либо дать оценку эффективности таких мероприятий.
Технические характеристики индикатора коррозии «ИХЛ ИК-31»
| Наименование характеристик |
Значение |
| Условный проход теплопровода, мм |
50 |
| Рабочее давление, кгс/см2, не более |
16 |
| Габаритные размеры, мм, не более |
длина
высота
ширина |
500
250
160 |
| Масса (сухая), кг, не более |
8 |
Как смонтировать индикатор-коррозии «ИХЛ ИК-31»
Для установки индикатора коррозии «ИХЛ ИК-31» надо:
1. Собрать индикатор коррозии, присоединив к нему соединительные патрубки. Пользуясь собранным индикатором, разметить на стенке трубопровода центры двух отверстий под патрубки, лежащих на одной образующей трубы.
2. По размеченным центрам отверстий проделать в стенке трубопровода два отверстия диаметром 34 мм под патрубки индикатора.
3. Вставить патрубки индикатора в отверстия в стенке трубопровода и прихватить каждый патрубок в двух-трёх местах сварочным аппаратом. Проверить правильность положения индикатора, возможность смонтировать крышку с пакетом образцов-свидетелей и удобно закрыть её.
4. Отсоединить патрубки индикатора коррозии от корпуса и снять уплотнительные прокладки во избежание их повреждения при приварке патрубков к стенке трубопровода.
5. Тщательно обварить сварочным аппаратом стыки патрубков индикатора со стенкой трубопровода.
6. После охлаждения сварных швов удалить шлак и проверить сварные швы на прочность и плотность.
7. Прочно и плотно присоединить корпус индикатора коррозии к патрубкам.
8. Установить крышку индикатора с пакетом образцов свидетелей и затянуть крепёжные болты.
Дополнительные возможности
1. В комплект поставки индикатора коррозии «ИХЛ ИК-31» могут быть включены образцы-свидетели, изготовленные из материала, идентичного материалу трубопровода.
2. Для трубопроводов больших диаметров (более 320 мм) могут быть изготовлены индикаторы коррозии с патрубками нестандартных размеров.
3. Для трубопроводов с рабочим давлением более 16 кгс/см
2 могут быть изготовлены нестандартные изделия, рассчитанные на более высокое давление.
4. Для нестандартных трубопроводов на основании представленного эскиза трубопровода может быть разработана соответствующая конструкция индикатора коррозии.
5. Все ваши пожелания обсуждаются и учитываются!
Сертификация
В соответствии с Постановлением Правительства Российской Федерации от 01.12.2009 г. № 982 «Единый перечень продукции, подлежащей обязательной сертификации, и единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии», индикаторы коррозии (ОКП 49 3800) не подлежат обязательной сертификации, что подтверждается прилагаемой справкой, выданной Пермским центром стандартизации, метрологии и испытаний Ростехнадзора.
Скачать справку о сертификации (jpg, 123 КБ)
Скачать справку о сертификации (pdf, 1 МБ)
Соответственно с вышеизложенным, в действующей системе сертификации Ростехнадзора не предусмотрено испытательных центров, осуществляющих сертификационные испытания указанных индикаторов коррозии на предмет их соответствия технической документации и предъявляемым требованиям.
Соответствие индикаторов коррозии требованиям качества осуществляется техническим паспортом предприятия-производителя, включающим свидетельство о приёмке.
Несмотря на это, некоторые недобросовестные поставщики различными путями получают сертификаты на аналогичную продукцию. Из этого факта следует сделать вывод, что получение таких "дутых" сертификатов не только не свидетельствует о качестве продукции, но и имеет своей целью скрыть различные приёмы недобросовестной конкуренции. В действительности, чаще всего под "дутыми" сертификатами соответствия скрывается контрафактная продукция, выпущенная с нарушением действующим патентов, то есть незаконно. Говорить о каком-либо качестве контрафактной продукции, конечно, не приходится...
Технический паспорт на индикаторы коррозии
«ИК-31»
Технический паспорт на индикатор коррозии "ИХЛ ИК-31"
(pdf, 277 Кб)
Цены на индикаторы коррозии «ИК-31»
Посмотреть цены
Как купить индикатор коррозии «ИК-31»?
Уважаемые Заказчики!
Пожалуйста, при заказе
индикатора коррозии «ИК-31» уточняйте
условный проход трубопровода, на котором планируется монтаж индикатора коррозии.
