Грязевики-шламоотделители «ИХЛ ГШЦ»
|
|
|
Внешний вид
|
Для чего нужны
Грязевики-шламоотделители «ИХЛ ГШЦ»?
Грязевики-шламоотделители «ИХЛ ГШЦ» предназначены для удаления из сетевой воды теплотехнических систем грубых механических примесей (размеры частиц более 50 мкм).
Подробности для любознательных:
статья «Обзор грязевиков-шламоотделителей»; (pdf)
статья «Грязевики-шламоотделители решают проблему вторичного накипеобразования». (pdf)
Почему грязевики-шламоотделители «ИХЛ ГШЦ»
эффективнее других грязевиков?
В грязевиках-шламоотделителях «ИХЛ ГШЦ» для удаления из воды механических примесей (взвеси частиц песка, окалины, ржавчины, накипи) используют комбинацию наиболее эффективных методов отделения примесей – инерционного, гравитационного и механического.
Грязевики-шламоотделители центробежные «ИХЛ ГШЦ» имеют вертикальный цилиндрический корпус с приварными эллиптическими днищами, входным и выходным патрубками, расположенными горизонтально, соосно, радиально, оппозитно в верхней части корпуса. В нижней части корпуса патрубок с клапаном для выпуска отстоя, в верхней части — патрубок с клапаном и изливом для выпуска воздуха. Входной патрубок имеет значительную длину, внутри него расположено центробежное устройство и фильтр. Центробежное устройство и фильтр выполнены за одно целое в виде ребристой конструкции, на которой закреплена фильтрующая сетка в форме конуса, а также центробежное устройство в виде многозаходной турбины. Поток воды, поступая во входной патрубок, попадает между лопастями заторможенной многозаходной турбины и закручивается. На протяжении входного патрубка поток воды многократно резко меняет направление движения. Частицы примесей по инерции отбрасываются к периферии потока и увлекаются потоком, скользя по стенке входного патрубка. Вращающийся поток воды, в центре которого чистая вода, а на периферии — частицы примесей, попадает на фильтрующую сетку, имеющую форму остроконечного конуса с уклоном около. Вода проходит через сетку, частицы же примесей, если попадают на сетку, не забивают её, а увлекаются потоком по её поверхности. Входной патрубок сообщается с корпусом через кольцевую щель между стенкой патрубка и сеткой. Все частицы примесей увлекаются в эту щель и сбрасываются в корпус, в котором они оседают в нижней части. Осадок из нижней части корпуса удаляют, не прерывая работы грязевика, открывая клапан на нижнем патрубке.
Трудоёмкость грязевиков «ИХЛ ГШЦ» в обслуживании низкая, очистка грязевика заключается в периодическом открывании нижнего клапана и продувке до нормативной прозрачности воды.
Как устроен грязевик-шламоотделитель «ИХЛ ГШЦ»?
|
|
|

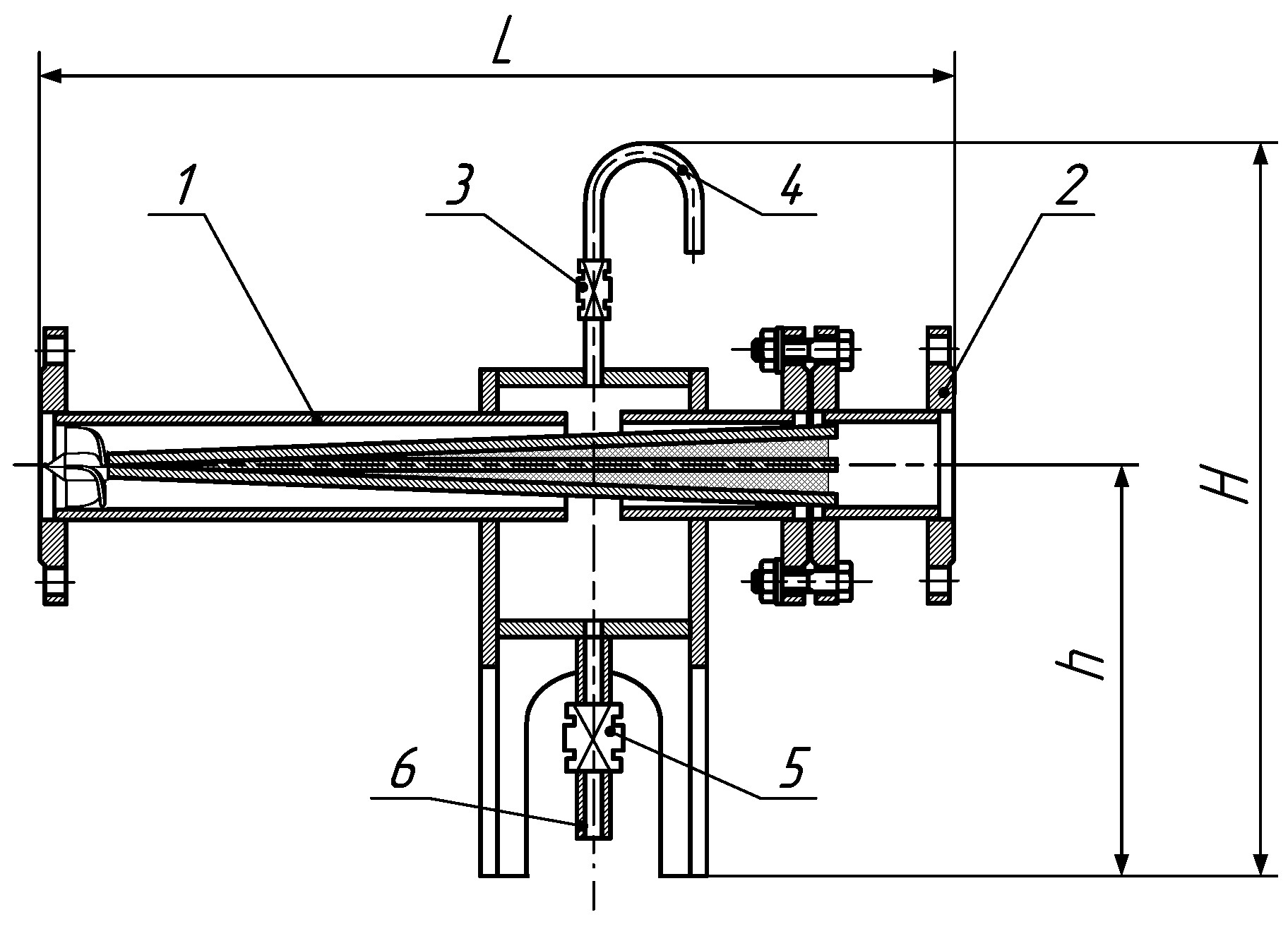

Схема грязевика-шламоотделителя «ИХЛ ГШЦ»:
1 – корпус; 2 – выемная центробежно-фильтрующая часть; 3 – воздушный вентиль; 4 – излив воздушника; 5 – сливной вентиль; 6 – сливной патрубок.
|
Устройство грязевика-шламоотделителя «ИХЛ ГШЦ» схематически изображено на рисунке. Основными составными частями грязевика являются корпус 1 и выемная центробежно-фильтрующая часть 2. Выемная часть присоединена к корпусу посредством фланцевого соединения. Корпус 1 имеет своей частью вертикально-цилиндрический резервуар, к нижней части которого присоединена станина изделия. В верхней части резервуара расположен вентиль-воздушник 3 с изливом 4. В нижней части резервуара расположен сливной кран 5 с патрубком 6.
Как работает грязевик-шламоотделитель «ИХЛ ГШЦ»?
Принцип действия грязевика-шламоотделителя «ИХЛ ГШЦ» основан на том, что поток воды, поступающий в корпус, закручивается при помощи заторможенной многозаходной турбины, вследствие чего тяжелые частицы примесей оттесняются к стенкам корпуса. Затем поток поступает в сужающийся кольцевой зазор между корпусом и фильтрующим конусом из металлической сетки. Чистая вода проходит через сетку и удаляется через выходной патрубок, а отстой скапливается в резервуаре, откуда удаляется через слив и патрубок. В случае засорения фильтрующей сетки выемная часть может быть вынута из корпуса и механически очищена.
Технические характеристики грязевиков-шламоотделителей «ИХЛ ГШЦ»
Наименование характеристик |
Обозначение грязевиков |
ГШЦ-
50М |
ГШЦ-
100М |
ГШЦ-
150М |
ГШЦ-
200М |
ГШЦ-
250М |
ГШЦ-
300М |
| Условный проход, мм |
50 |
100 |
150 |
200 |
250 |
300 |
Рабочее давление, кгс/см2,
не более |
16 |
Перепад давления на
грязевике, кгс/см2,
не более |
0,5 |
Габаритные размеры, мм, не
более: длина (между
зеркалами фланцев)
ширина
высота |
650
320
1500
|
850
320
1500 |
1250
320
1500 |
1650
320
15000 |
2100
400
1500
|
2500
400
1500
|
| Масса (сухая), кг, не более |
60 |
70 |
90 |
130 |
220 |
450 |
Дополнительные возможности
1. По специальному заказу могут быть изготовлены грязевики «ИХЛ ГШЦ» на любой диаметр трубопровода.
2. По специальному заказу можно изготовить грязевики на рабочее давление до 40 кгс/см
2.
3. По желанию заказчика, к выходному патрубку грязевика-шламоотделителя «ИХЛ ГШЦ» может подсоединяться фильтр для воды ФТВА 108.120.750 или ФТВА 108.120.1450, что позволяет производить тонкую очистку воды без дополнительных врезок в трубопровод.
Как смонтировать грязевик-шламоотделитель «ИХЛ ГШЦ»?
Для монтажа грязевика-шламоотделителя «ИХЛ ГШЦ» необходимо:
1. В трубопроводе определить место монтажа согласно п. 10.20 СНиП 41-02-2003 «Тепловые сети» (перед насосами, перед регуляторами давления в узлах рассечки).
2. К концам труб приварить два фланца, расстояние между зеркалами которых должно соответствовать габаритной длине грязевика «ИХЛ ГШЦ».
3. Между фланцами установить грязевик-шламоотделитель центробежный «ИХЛ ГШЦ».
4. Соединить фланцы болтами с гайками и шайбами и проверить плотность соединений.

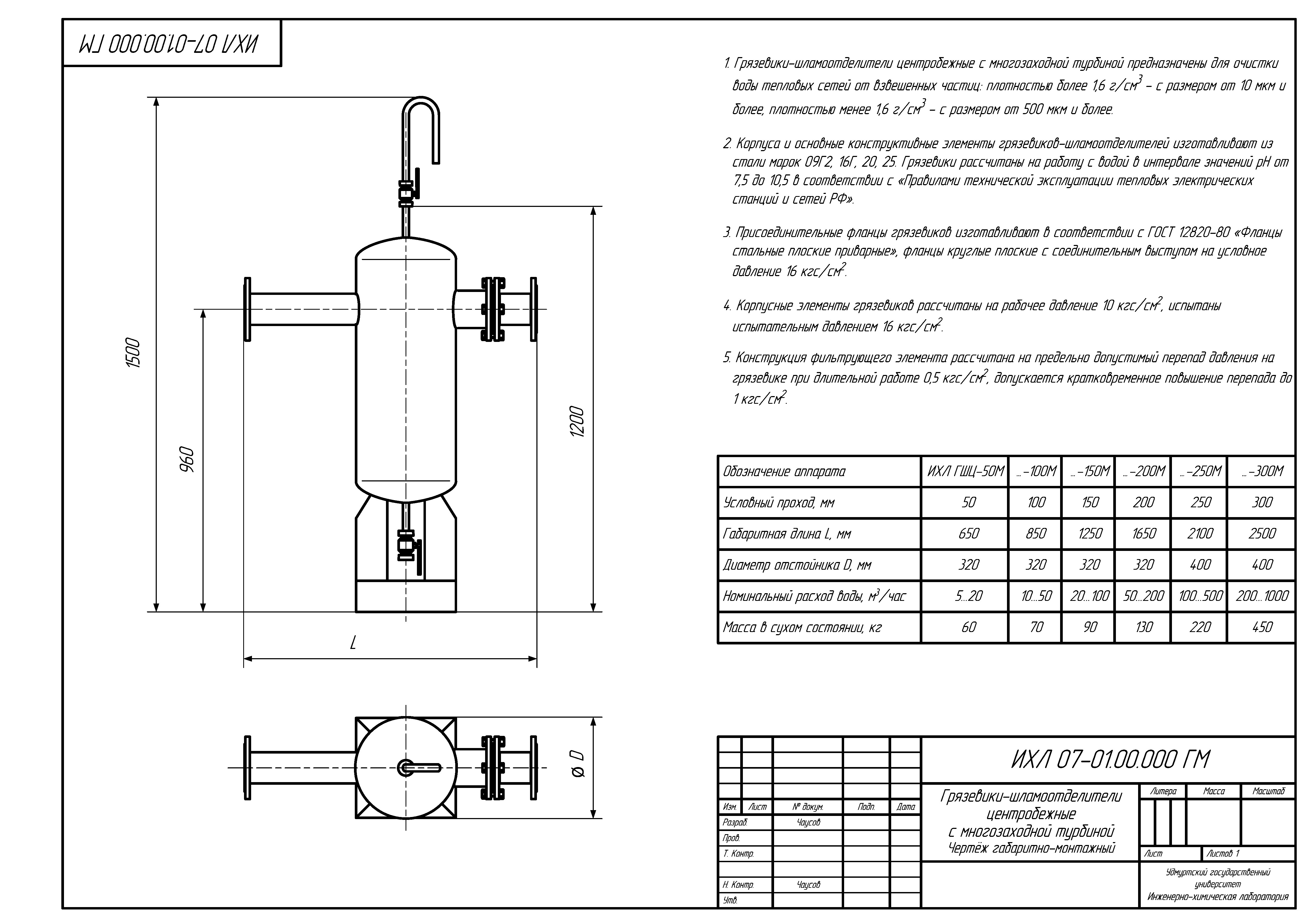

Габаритные и присоединительные размеры
грязевиков-шламоотделителей «ИХЛ ГШЦ»
Сертификация
В соответствии с Постановлением Правительства Российской Федерации от 01.12.2009 г. № 982 «Единый перечень продукции, подлежащей обязательной сертификации, и единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии», грязевики-шламоотделители (ОКП 49 3800) не подлежат обязательной сертификации, что подтверждается прилагаемой справкой, выданной Пермским центром стандартизации, метрологии и испытаний Ростехнадзора.
Скачать справку о сертификации (jpg, 123 КБ)
Скачать справку о сертификации (pdf, 1 МБ)
Соответственно с вышеизложенным, в действующей системе сертификации Ростехнадзора не предусмотрено испытательных центров, осуществляющих сертификационные испытания указанных грязевиков-шламоотделителей на предмет их соответствия технической документации и предъявляемым требованиям.
Соответствие грязевиков-шламоотделителей требованиям качества осуществляется техническим паспортом предприятия-производителя, включающим свидетельство о приёмке.
Несмотря на это, некоторые недобросовестные поставщики различными путями получают сертификаты на аналогичную продукцию. Из этого факта следует сделать вывод, что получение таких "дутых" сертификатов не только не свидетельствует о качестве продукции, но и имеет своей целью скрыть различные приёмы недобросовестной конкуренции. В действительности, чаще всего под "дутыми" сертификатами соответствия скрывается контрафактная продукция, выпущенная с нарушением действующим патентов, то есть незаконно. Говорить о каком-либо качестве контрафактной продукции, конечно, не приходится...
Технический паспорт на грязевики-шламоотделители
«ИХЛ ГШЦ»
Скачать технический паспорт (pdf, 399 КБ)
Цены на грязевики-шламоотделители «ИХЛ ГШЦ»
Посмотреть цены
Как купить грязевик-шламоотделитель «ИХЛ ГШЦ»?
Уважаемые Заказчики!
Пожалуйста, при заказе
грязевика-шламоотделителя «ИХЛ ГШЦ» уточняйте
условный проход трубопровода, на котором планируется монтаж грязевика-шламоотделителя.
Перейти в раздел "Как купить?"
